机械制图中δ代表什么

机械制图中δ表示工件的厚度，正试图离显示不出厚度时，引线加上此符号再加上厚度尺寸，就是表示工件的厚度。
如：δ1.2在机械制图中表示其厚度是1.2mm的意思

GB/T16675.1中：当回转体零件上的平面在图形中不能充分表达时可用两条相交的细实线表示些平面

左图是简化表示，右图是按正投影法表示。

标示厚度尺寸

付费内容限时免费查看



回答

您的问题已收到，打字需要一点时间，我们将在10-20分钟内回复您，请不要结束咨询哦，您也可以提供更多有效信息，以便我更好为您解答





您好，图纸中的字母都有特定的标准，您可以在图纸中的标注查询





如果我的解答对您有所帮助，还请给个赞(在左下角进行评价哦)，期待您的赞，您的举手之劳对我很重要,您的支持也是我进步的动力。如果觉得我的解答还满意,可以点我头像一对一咨询。最后再次祝您身体健康,心情愉快!





[大红花]



提问

怎样查询





你怎不回答，





收钱不回答清楚，我知道怎样查还要问你



回答

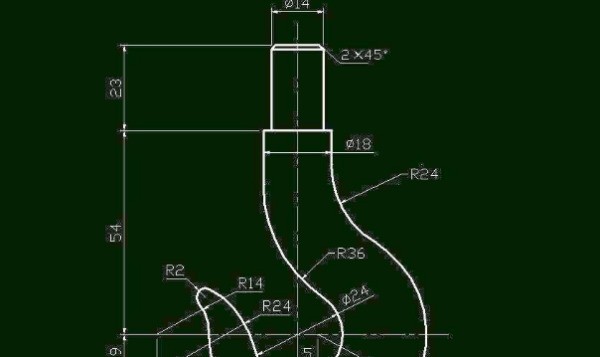

机械制图中的C表示倒角的角度是45度。C后面的数字是直角边的尺寸，如：C2-表示2×45°（倒角宽度是2毫米，角度是45度）。





X表示横坐标





X表示横坐标



更多8条?

a、c、e 分别表示图纸的边宽（图纸尺寸到边框线的值），带装订边装订尺寸有a、4102c；a=装订边尺寸，1阳福派球歌调试停防653c=留装订尺寸时的边宽。
以A4为例：210X297是指一张A4的纸张，长边是297毫米(mm)，短边210毫米(mm).
规格系数：以A1的图zhi纸的尺寸(594X841）为标准的尺寸长度，以它为基准，命留除制示A0的纸张的大小是它的2倍，也就是841X著州宣一他1189，所以系数是2，而A2的纸张的大小是A1的0.5倍，所以他的系数是0.5，A3，A4就是以此类推。

扩展资料：
图样中的尺寸，以mm为单特月离动帮诉然周去块菜位时，不需注明计量单位代号或名称。若采用其他单位则必须注明相应计量单位或名称。
(1)尺寸界线　尺寸界线用细实线绘制，一般是图形的轮廓线、轴线或对称中心线的延长线，超出尺寸线约2～3mm。也可直接用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般与尺寸线垂直，必要时允许倾斜。
(2)尺寸线　尺寸线用细实线绘制，必须单独画出，不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。并应尽量避免尺寸线之间及尺寸线与尺寸界线之间相交。尺寸线应与所标注的线段平行，平行标注的各尺寸线的间距要均匀，间隔应大于5mm，同一张图纸的尺寸线间距应相等。标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点。
参考资料来源：百度百科-机械制图

表示工件的厚度，正试图离显示不出厚度时，引线加上此符号再加上厚度尺寸，就是表示工件的厚度。
