天玑8200有多少个晶体管

天玑9300芯片的核心参数与性能表现如下：

一、基础架构与工艺

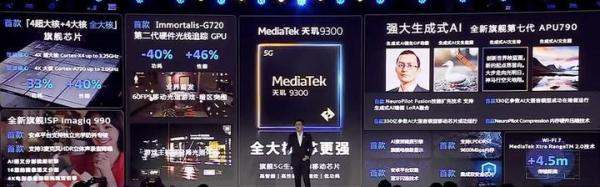

全大核设计：采用突破性全大核架构，突破传统大小核组合模式，通过优化核心调度策略实现高性能与低功耗的平衡。晶体管规模：集成220亿晶体管，为复杂计算任务提供硬件基础，支撑多任务并行处理能力。制程工艺：基于台积电4nm先进制程，通过晶体管结构优化降低漏电率，提升能效比。

二、性能提升数据

GPU性能：图形处理能力提升46%，功耗降低40%，在3A游戏渲染、高帧率视频播放等场景中实现性能与续航的双重优化。CPU性能：多核运算能力提升40%，功耗下降33%，显著改善多任务切换、大型应用加载等场景的响应速度。跑分表现：

Geekbench 6多核测试突破8000分，超越同期竞品旗舰芯片，体现多线程任务处理优势。

安兔兔V10常温环境下跑分达213万，实验室环境突破220万，反映芯片在极限状态下的性能释放能力。

三、终端应用场景

首发机型：vivo X100系列全球首发该芯片，通过深度联调优化影像算法与芯片算力协同，实现4K电影级视频录制、AI超分算法等创新功能。首批搭载机型：OPPO Find X7系列同步适配，在游戏超分、光追渲染等场景中发挥芯片硬件级加速能力，提升画面流畅度与真实感。

四、技术突破意义

架构创新：全大核设计打破传统“性能核+能效核”组合模式，通过动态功耗管理技术实现核心资源智能分配，兼顾瞬时爆发性能与持续负载稳定性。能效比优化：4nm制程与晶体管密度提升协同作用，使芯片在相同性能输出下功耗降低约1/3，延长移动设备续航时间。生态适配：与主流安卓厂商深度合作，通过API接口开放底层算力，支持游戏引擎、影像算法等上层应用直接调用芯片硬件单元，缩短开发周期。

该芯片通过架构革新与制程升级，在性能、功耗、生态适配性三方面实现突破，为高端移动设备提供核心算力支撑，推动智能手机向专业化、场景化方向演进。
