vivo X9手机拆机图解

vivo X23是vivo于9月6日推出一款水滴屏全面屏手机，配备91.2%高屏占比全面屏和屏幕指纹，还搭载了超广角拍照。这样一台手机它的内部结构如何，我们今天一起来看一下。
一，拆机工具
vivo X23的拆机工具包含十字螺丝刀，撬棒，顶针，薄拆机片，拆机片，吸盘，一字螺丝刀，电吹风。

二，vivo X23外观图

三，拆卸电池盖
拆之前将手机关机。SIM卡托位于手机下方，用标配的取卡针取出卡托，不可使用其他工具

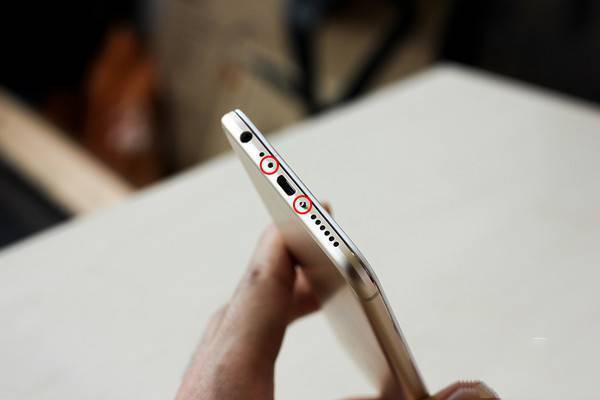

用六角螺丝刀取下电池盖尾部的2颗螺钉。

从整机下端顶开电池盖，沿箭头方向轻轻划动，电池盖即可取下。 注意： ①拆机平台务必干净，不能有异物，颗粒物。拆机时注意力度不能太大，不能让整机变形大，防止玻璃碎②不要划到卡托孔位置 ，此处比较薄弱容易变形； ③不要划到侧按键开关，防止刮坏

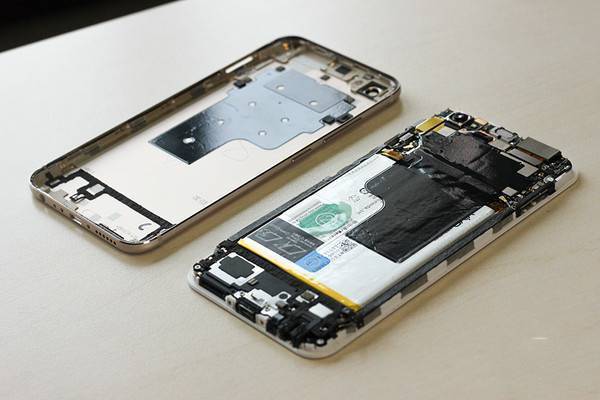

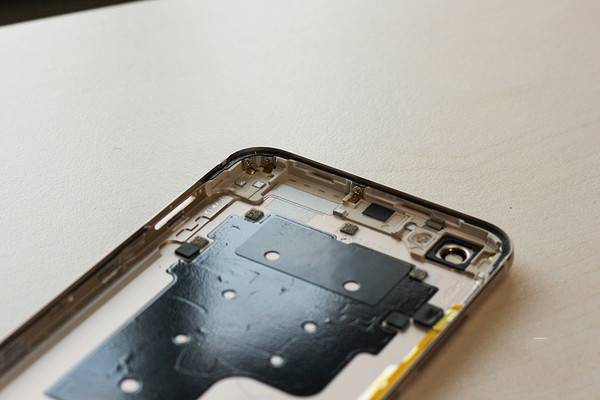

电池盖完全取下。

四、拆卸主板
用十字螺丝刀取出主板及支架8颗固定螺钉。

沿箭头方向将①②号主下支架取下。

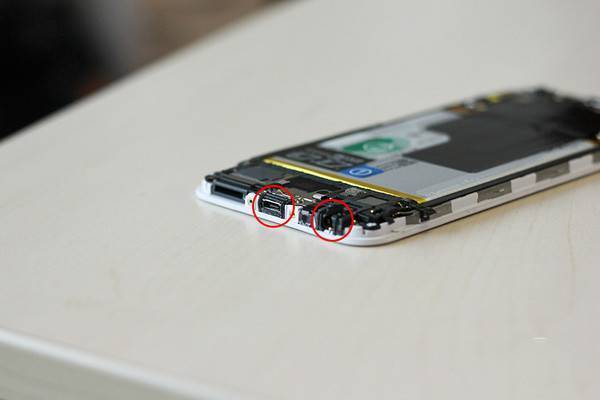

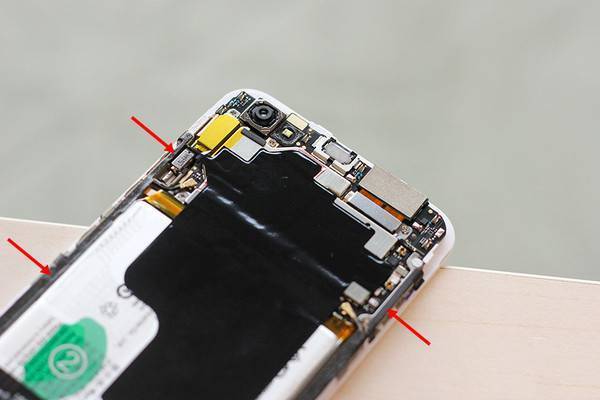

用撬棒松开所有排线连接器①～⑤（包括同轴线连接器） 。

主板拆卸完成。

五：拆卸电池

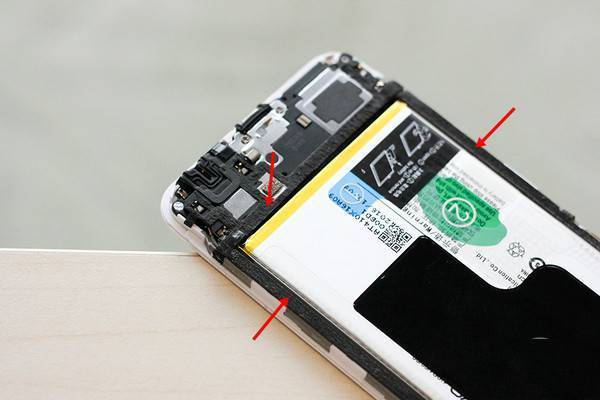

首先要拉起C层薄膜，C层要与电池完全分开。

然后，一手紧按住C层薄膜，一手稍微用力提起拉手，拉出电池。 注意：拆卸电池有风险，尽量去官方售后拆卸，即使自己动手也切记不要动用尖锐工具撬电池。

六：拆卸副板
用十字螺丝刀取下固定扬声器支架的8颗螺钉，

用手轻轻掀开,扬声器支架就随之取下了。

用撬棒松开所有排线连接器①～⑥（包括同轴线连接器）。

带静电手套从副板箭头位置用塑胶镊子轻轻向上拆卸副板，保证副板不变形（副板底部背有弱双面胶）

副板拆卸完成后，将触屏FPC处防水硅胶拆卸。

小板及马达拆卸完成。

先将指纹IC从主上拆卸口拆卸，在将指纹Holder副板拆卸完成。

七：拆卸显示屏
用电吹风给显示屏四周周边加热,加热5-8分钟后用吸盘将显示屏拉起。 注意：显示屏很难拆，加热要很久，且非常容易拆裂损坏，吹的时候不能一直在同一位置吹，不建议自己拆卸。如有必要，建议去官方售后找专业人士拆卸（使用专业的加热平台拆卸）。

显示屏拆卸完成。

八、整机拆解完成
总的来说， X23拆解难度大，非专业人士不建议擅自拆解，一方面因为拆解将导致失去保修服 务，另一方面拆机不当易损坏手机。如有必要，建议去官方售后找专业人士拆卸。
   vivo X23

i主题--我的--本地锁屏--选择“阅图”应用为锁屏样式，然后在锁屏亮屏界面，从上往下滑调出控制界面再开启自动切换的开关。
具体操作步骤如下：
1、进入i主题；

2、我的；

3、本地锁屏里面进行设置即可。

vivo Xplay是目前步步高最新推出上市的一款旗舰手机，采用了5.7英寸的超大1080P全高清屏幕，1300万的高像素摄像头。另外它还拥有强悍的四核顶级硬件配置，注入了HIFI专业音效亮点十足，被誉为2013国产精品手机，对于一款优秀手机而言，除了外观靓丽、硬件配置出众外，还必须用精湛的内部做工，那么这款步步高vivo Xplay质量怎么样呢，以下我们来通过本次步步高vivo Xplay拆机图解来一探究竟。

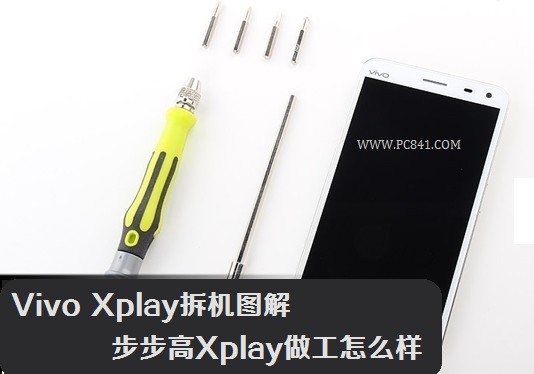

Vivo Xplay拆机图解：步步高Xplay做工怎么样
步步高vivo Xplay背面采用了类似步步高vivo X1的三段设计，中间为金属材料，如下图所示：




步步高Vivo Xplay背面设计

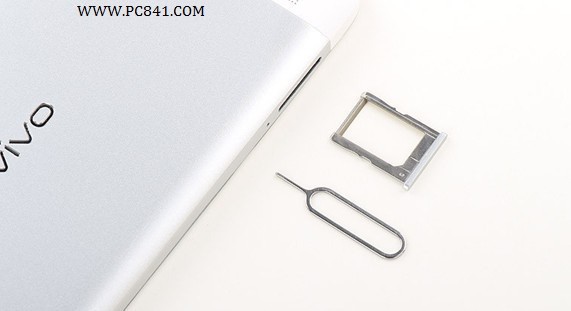

值得一提的是步步高vivo Xplay为卡托设计，也就是目前主流的MicroSIM（俗称小卡），拆机前，我们要先取出卡托和小卡。如下图：




Vivo Xplay采用小卡设计
接下来我们就来看看步步高vivo Xplay拆机图解了。首先我们要卸下顶部和底部的防尘网，这些军事通过卡扣卡在中壳上的，拆解比较简单，如下图：




Vivo Xplay拆机第一步：去掉顶部与底部的防尘网
拆解完了防尘网后，接下来金属后后壳上会有6颗螺丝，有点奇怪的是，我们并没有在固定金属板的六颗螺丝上发现有保修贴与易碎贴，如下图：


拆开背面金属后盖后，我们可以看到金属后盖背面覆盖了大面积的石墨散热层，加之看书具有很好的导热性，因此可以想象，这款手机在散热设计上还是比较出色的。



接下来我们可以看到电池通过排线连接在主板上，值得一提的是，拆解进行到这一步，没有触发任何保修标示，也就是说，用户可以自行拆机更换原装电池，扔可以保修。




Vivo Xplay拆机图解：步步高Xplay可以自行更换电池
电池方面，步步高vivo Xplay采用了3400mA容量电池，考虑到大容量电池会增长充电时间，因此步步高vivo Xplay附赠的充电器为5V/1.2A，相比大多数1A充电器充电更快！




Vivo Xplay拆机图解：电池拆解介绍
杯盖拆解完成之后，我们也终于在里面一层看到了易碎贴保修贴纸，也就是说，在往下拆机，就将失去保修了。由于我们本文进行的是拆机图解，因此就继续往下拆机了，一般用户不建议尝试。



继续拆解螺丝后，我们可以看到，后壳由螺丝固定在中壳上，后壳上主要集成了扬声器等模块，如下图：




Vivo Xplay拆机图解：Xplay后壳集成了扬声器模块
步步高vivo Xplay主打音乐功能，我们看到在后可顶部和底部均配备有扬声器，这和HTC One的Boomsound颇为相似。



主板通过三个排线连接在主板上，另外步步高vivo Xplay还采用了全贴合5.7英寸1080P全高清IPS屏幕。




Vivo Xplay拆机图解：步步高Xplay主板连接部分
步步高vivo Xplay屏幕采用了Synaptics S3202A触控芯片，也就是该芯片的加入使得步步高vivo Xplay可以支持带手套直接触控屏幕操作，这点表现还是很出色的。




Vivo Xplay拆机图解：步步高Xplay触控芯片描述
摄像头方面，步步高vivo Xplay采用了后置1300万像素堆栈式摄像头，另外还前置了500万高像素前置摄像头，在摄像头方面，步步高vivo Xplay表现相当高规格。




Vivo Xplay拆机图解：步高Xplay摄像头拆解
步步高vivo Xplay内部主板采用L型布局，其实随着屏幕尺寸的增大，手机内部主板设计难度也大幅降低，但通过本次拆解，我们发现步步高vivo Xplay内部的主板布局还是十分紧凑有序的。




Vivo Xplay拆机图解 主板芯片介绍
以下我们来看看步步高vivo Xplay内置主板上都集成了那些芯片：




Vivo Xplay拆机图解：主板内置芯片介绍

























Vivo Xplay拆机图解：主板背面特写





Vivo Xplay拆机图解：主板上芯片讲解





















Vivo Xplay拆机图解：步步高Vivo Xplay硬件全家福
拆解总结：步步高vivo Xplay无论是外观设计还是内部设计方面都相当用心，作为步步高最新一代旗舰手机，通过拆机可以看到，其内置有三颗Hifi专业音质芯片，在目前智能手机中也是绝无仅有的，作为一款音乐旗舰手机，这款手机在诸多方面确实有着很多国人之处，高端的硬件配置、强悍的拍照表现以及绝无仅有的Hifi芯片，这款国产手机做工精细、品质出众。
