怎么将cad图形导成proe三维图形

举报

智能门锁

小米

小米 XMZNMS05LM

讨论回答 (7)

1. 先在三维图上新建个工程图；
2. 进去后点一般→图纸幅面，建好二维图，右键它→插入投影图；
3. 工具栏点注释，选图→显示模型注释，拉标尺寸就完事；
4. 文件→保存副本→选DWG格式～搞定！

回复

wentao198802002

新建-绘图-格式为空(或者随便点一个),在出现的界面中,标题栏上第三行,第四个符号就是"插入一般视图",在空白区域点一下,就定好插入的位置了.然后在弹出的对话框中选中"TOP"或者别的平面位置,就可以插入一张图了.再选中这个图(它就默认为主视图了),再在最上方的"插入"-"绘图视图"中的"投影"视图,往主视图上方拉就出现上视图,往右拉就出现右视图.但由于 PROE的默认视图是第三视角,与我国的第一视角不一样,所以你拉出来的会是相反的视图.必须得先设置好"绘图属性",这个在老师的视频中都有的,你看完了就会明白了.

回复

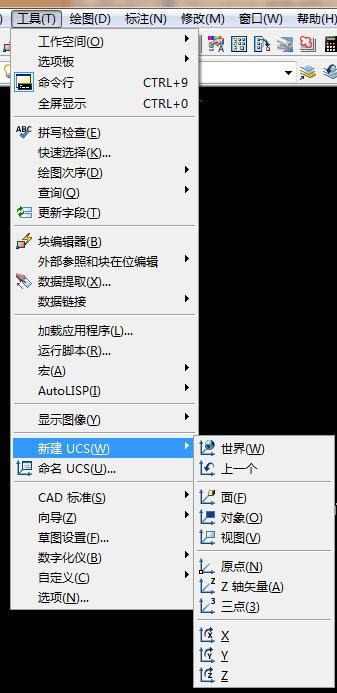

用ucs命令选面就可以保证坐标轴与物体正交

然后用三维视图就可以了

回复

建议打开CAD帮助文档自己学习了，真不好描述

回复

proe的快捷键须要您保存到config.pro中，同时这个文件须保存在您的启动目录中，以便proe启动的时候能够调用 proe三视图转CAD，须要您设置proe的单位为mm,即,BIQhqU

回复

在绘图里面转换~！

回复

三维模型建立建议不用cad 草图大师什么的很好用
可以把cad图形导入在拉伸就好了
cad 绘制三维图只是线框就输入三坐标就行建立体就得学习以下这里是说不情的
建议用 2012 或以上版本

回复
