CAD方向符号快捷键是什么

很简单啊，先画一个正方形，再连接中线，这样正方形就有四个小正方形了，然后在四个小正方形里分别画一个内切圆，然后删除辅助线，旋转45度就可以了。

3do+回车。应该就可以了

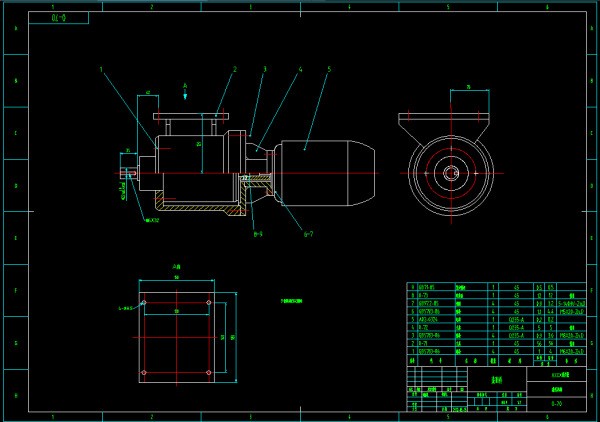

众所周知，在一些复杂的机械零件设计中，设计师通常需要准确表示出零来自部件的某个视同方向或部分区域内图形的视图方向，有时甚至会在图纸上同时显示零件的不同视图方向。在中望CAD机械版2019中，设计师通过“方向符号”功能就可快速完成该部分工作。


图/版方向符号功能

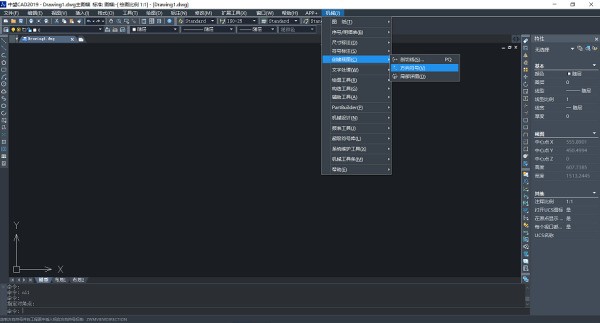

在中望CAD机械版中，设计师只需依次点击软件操作界面的菜单栏中【机械】—【创建视图】—【方向符号】就可以快速启动该命令；系统会出现如下提示：请确定源视图标记标注点或 [配置(C)]。

图/指定插入点
此时，设计师只需滑动鼠标，在绘图区域中指定符号的插入点，就可以显示【向视图符号】对话框。

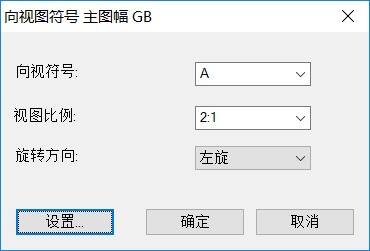

图/向视图符号对话框
需要注意的是，对话框中的【向视以种云半木步家给染把符号】代表要表现的多个视图的信息，如果是精密图纸，很多时候会创建多个视图，别用大写字母A、B、C……依次表示。【视图比例】代表设定向视图符号的标签比例。【选择方向】是指方向符号的旋转方向。当设计师设置好向视符号、视图比例和旋转方向后，命令行会再次提示“请确定投影角度或[配置(C)] <配置(C)>”，设计师在可指定符号旋转角度，而这也是方向的关键所在，一般箭头的方向表示正常目光的朝向。随后，命令行会提示“请确定目标视图标记标注点或 [配置(C)] <配置(C)>”，设计师需单击该方向图形对象的旁边位置，以指定方向符号文字的插入点。
