cad显示方式在哪调

1、首先当然是要将软件打开，我们将更新好的CAD打开，在界面右下角，存在一个齿轮形状的图标，点击打开栏目，选择“自定义”；
2、这样我们就打开了自定义的界面了，在折叠图标中打开“工作空间”，选择“新建工作空间”；
3、将工作空间进行命名，可以设置为我们熟悉的“CAD经典”；
4、接着选择“工具栏”，位置如下图，打开其栏目；
5、在栏目下选择刚刚创建的“CAD经典”，将有右边界面打开；
6、设置好工具栏：即将比较常用的工具用鼠标左键按住不放，拖拽到右边的框栏目下；
7、类似的，将菜单栏进行设置；
8、这样，我们就可以选择“应用”，生成刚刚的所有操作；
9、最后，需要根据自己喜好，可以选择将刚刚创建的“CAD经典”设置为“置为当前”；
10、一般来说，默认的菜单栏是没有打开的，我们需将其先打开，然后再应用确定；
11、大功告成，熟悉的CAD经典界面回归；

cad图形怎么调整角度？下面具体介绍cad图形调整角度的操作步骤。
品牌型号：
演示电脑联想拯救者Y700
系统版本：
演示系统Windows7
方法/步骤分步阅读
1
/3
画出一条水平直线做参照，然后使用直线工具点击第一点，在命令行中输入“<45”（限定为45度的意思），最后按回车键确定。
2
/3
此时直线就限定为45度了，在合适的长度上点击然后退出直线工具就弄好角度了。
3
/3
使用直线工具点击起点之后，输入“@200<60”(意思是长度为200，角度为60度)，按回车键确定，然后退出直线工具就用cad调整好角度了。
具体操作步骤如下：
一、如图，导入需要调整角度的图。
二、首先把图形的长边上的一个点放到红线上。
三、选中图形，然后输入【RO】旋转命令。
四、选定一个旋转基点，这个基点要是在直线上的点才行。
五、根据屏幕提示，输入参数【R】然后回车或空格。
六、根据提示选中第一个旋转参考点。
七、然后选中第二个旋转参考点。
八、就完成了整个调整角度的操作。
1、画出一条水平直线做参照，然后使用直线工具点击第一点，在命令行中输入“<45”（限定为45度的意思），最后按回车键确定。
2、此时直线就限定为45度了，在合适的长度上点击然后退出直线工具就弄好角度了。
3、使用直线工具点击起点之后，输入“@200<60”(意思是长度为200，角度为60度)，按回车键确定，然后退出直线工具就用cad调整好角度了。

右键命令或者输入指令窗口，选项，配置（最后面），重置，是！

1、AutoCAD2011切换成经典界面，直接在状态栏，找到小齿轮的按钮，点一下，选择经典界面即可。

2、如果绘图工具条没有在软件的两侧，可以点在工具条的上端或者左端不松，拖到希望放置的位置。

将样式、图层、特性、绘图勾选上，将当前工作空间另存为CAD经典即可。
AutoCAD是国际上著名的二维和三维CAD设计软件，是美国Autodesk公司首次于1982年生产的自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计。现已经成为国际上广为流行的绘图工具。.dwg文件格式成为二维绘图的事实标准格式。

AutoCAD有着良好的用户界面，它的多文档设计环境，让非计算机专业人员也能非常快的学会使用。AutoCAD拥有广泛的适应性和良好的兼容性，可以在各种PC系统和工作站上运行，并支持分辨率由320×200到2048×1024的各种图形显示设备40多种，以及数字仪和鼠标器30多种，绘图仪和打印机数十种，这就为AutoCAD的普及创造了条件。
浩辰CAD是著名的国产CAD设计软件，由苏州浩辰软件股份有限公司开发，目前最新版本为浩辰CAD 2012。
浩辰CAD完美兼容AutoCAD，在界面、功能、操作习惯、命令方式、文件格式、二次开发接口与之基本一致，并根据国内用户需求开发大量使用工具，具有更高的性价比，此外浩辰CAD还可以提供针对勘察设计行业和制造业的全面解决方案。
2010年，浩辰获得工信部资金支持，开发三维建筑协同设计软件，2012年将推出集建筑、结构、水暖电、日照、节能等专业软件及协同设计和管理系统于一体的全套解决方案。

步骤如下：

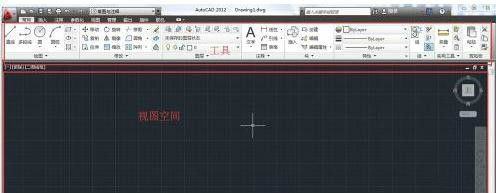

1、2012版把一些常用的命令都放在界面上方。创建工具，修改工具，图层，文字，感觉有些迷糊。上方的工具太多，会缩小视图空间。

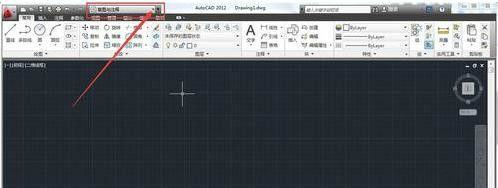

2、找到上方的“草图与注释”，点击后面的“小三角”，选择“AutoCAD 经典”

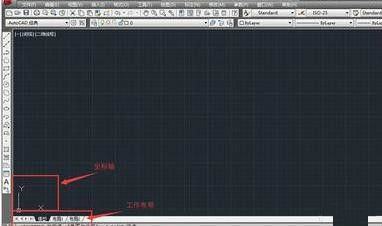

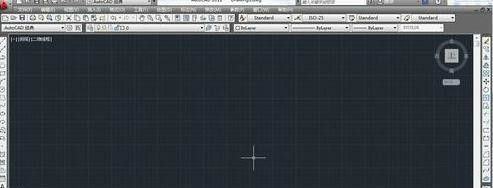

3、关掉浮动的窗口，变成常360问答用的界面风格。

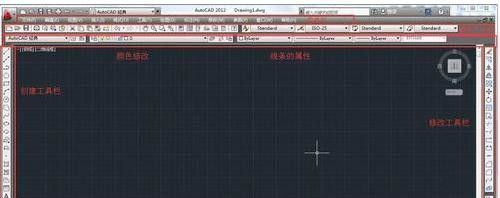

4、CAD界面布局。

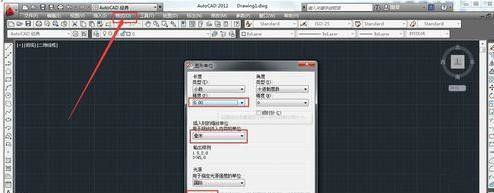

5、任何绘图工作如需设计到数字工程的问题，需要设置单位。“格式”-“单位”-“图层单位”，根据需要修改，一般工程绘图情况下，类型选择小数，精度精确到后两位就可以，单位选择毫米，点击确认

拓展资料
为陪升了提高作图速度，用户最好遵循如下的作图原则：
1．作图步骤：设置图幅→设置单位及精度→建立若乾图层→设置对象样式→开始绘图。
2．绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的口买打印比例。
3．当处理较正乱小区域的图案时 ,可以减小图案的比例因子值 ;相反地 ,当处理较大区域的图案填充时 ,则可以增加图案的比例因子值 。
4．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。
5．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
6．不要举乱档将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。
7．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
8．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击"使用模板"来打开它，并开始绘图。
参考资料来源：百度百科：CAD

点它就行
