CAD绘制轴线有什么用

举报

CAD 图形

讨论回答 (5)

轴线才是定位基准，别搞混了！一楼说的中心线不对，工业建筑里边柱中心经常偏轴线，三七墙中心也不一定对得上。

回复

你所说的纵向横向轴线市是指绘图的中心线，还是辅助线？基准线的选择绘制是根据不同要求绘制的，你能说的具体些么？

回复

如题所述的“线条前面有一个圆点”其实是引线标注，创建引线标注的操作方法如下：（本例基于autocad 2016版本，其它版本略有出入）

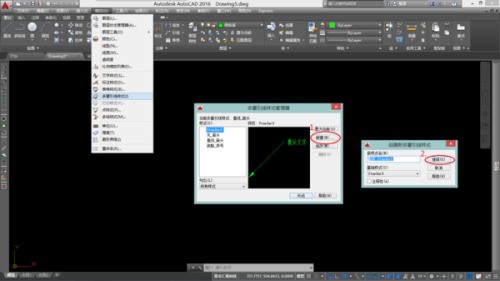

1. 如图所示，格式-多重引线样式，打开“多重引线样式管理器”对话框，单击“新建”按钮，打开“创建新多重引线样式”对话框，单击“继续”按钮。

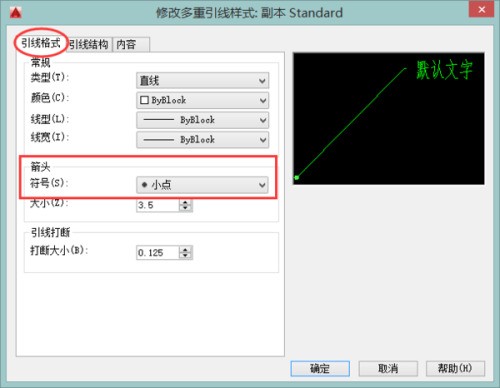

2. 如图所示，打开“修改多重引线样式”对话框，切换至“引线格式”选项卡，设置“箭头-符号”为“小点”，单击确定按钮关闭所有对话框。

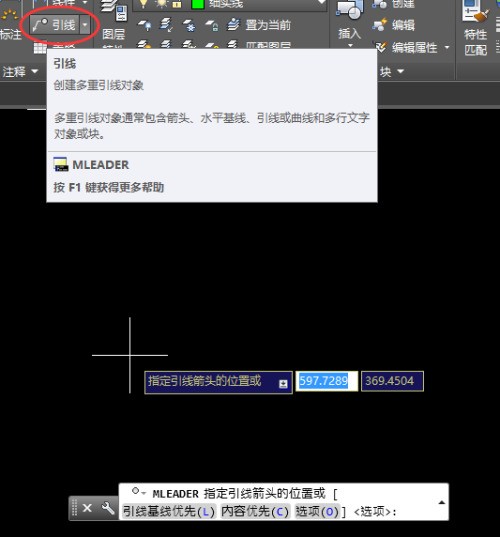

3. 如图所示，单击“引线”命令按钮，提示“指定引线箭头的位置”，在绘图区域合适位置单击指定箭头位置。

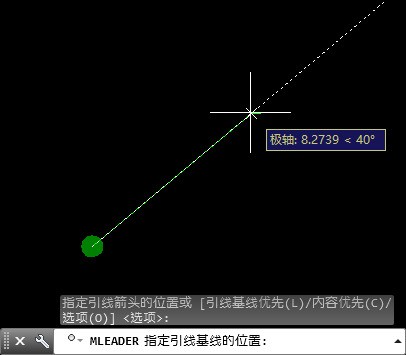

4. 如图所示，提示“指定引线基线的位置”，在绘图区域合适位置单击指定引线基线的位置。

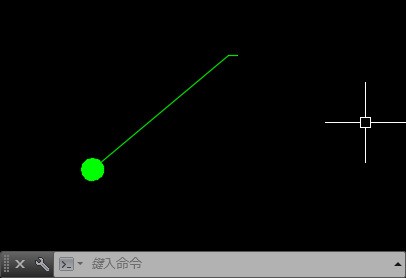

5. 结果如下图所示。

回复

你好天正CAD 的轴网

回复

这个你就按常规画就行了，你调整尺寸后是按比例缩放的。
你到线性里面点其它，再修改全局比例因子，那样就能调整你的点划疏密问题

回复
