cad 块定义和写块

你说的是外部块把，就是用“w”定义的。用“i“就可以插人块，其实不需要什么都定义成块的，可以用图库的形式保存成dwg格式的文件，用的时候ctrl+c，crtl+v就好了。

1、创建块是在当前图有效，其它图用的话，必须在设计中心中（2002版后）找到该文件后，查到该块名后才可插入到别的图形文件中。

2、写块，把该块从当前图形中复制出去到一共用目录，以后用到该块时，只须用插入命令后，找到该文件即可插入。

　　看来你对AutoCAD的写块、块、插入块等还不是有个全部的了解。
　　AutoCAD中的块是保存于dwg文件中的，当把dwg中的块用写块命令保存时，实际上既可以选择已有块，也可选择图形文件中的对象，将它们保存为一个独立的dwg文件。而对于写块保存的dwg文件与一般的dwg文件是一样的，只是它的坐标原点位于写块时已有块的基点或定义的基点。如果打开这样的文件，一般情况下它的确就是原来组成块的实体对象的dwg文件而不是你想象中的块。但如果通过插入块命令来插入，则会是一个块。事实上，在AutoCAD中通过插入块命令并浏览插入任何dwg文件，插入到图形中都是一个块。所以定块后生成的文件与常规的dwg文件并没本质上的区别，而基本上是一样的。
　　AutoCAD 2004版本新增了AutoCAD中心，并增强了工具选项板功能，单独写块就基本上没多少意义了。通过AutoCAD中心可调用任何dwg文件中的块。AutoCAD还保留写块这个命令，也许是考虑它方便把部分内容通过写块保存为另一个独立的文件。

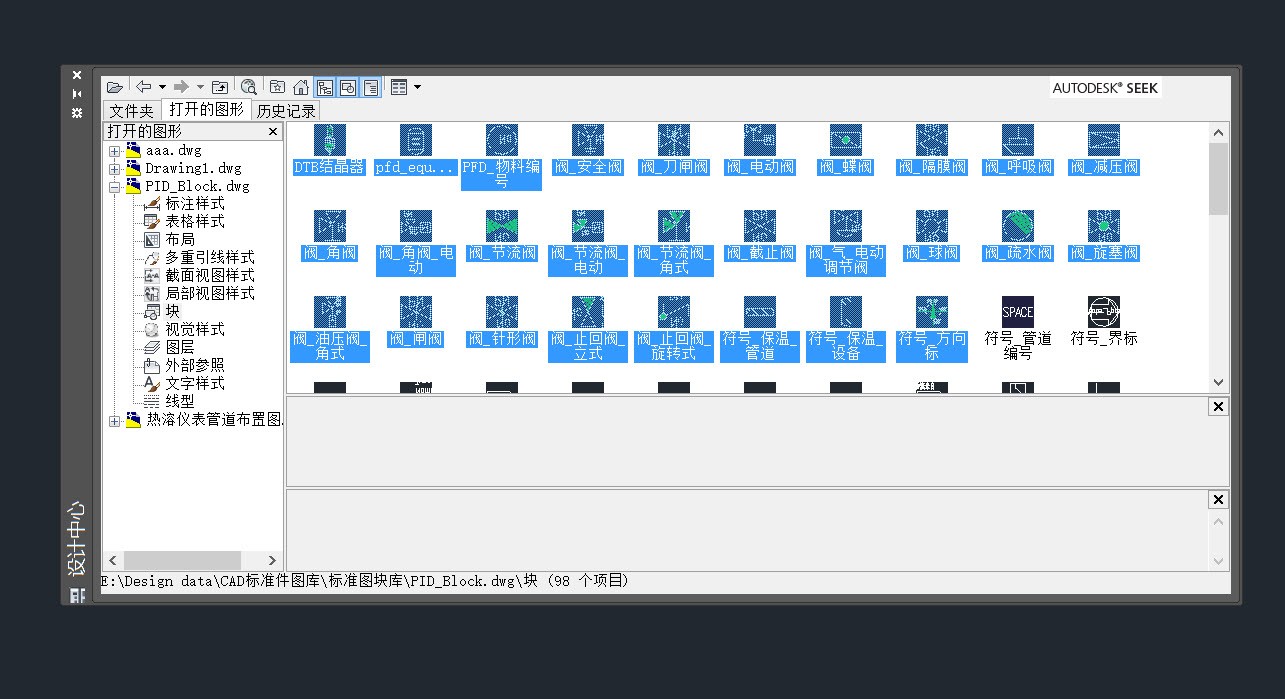

　　你这种情况，可以考虑新建一个文件，按ctrl+2调出AutoCAD设计中心（类似于Windows的资源管理器），并在已打开块源文件的情况下，如图点“打开的文件”在下面找到块，点击，右边会列出该文件中所有块，选择要添加的块，可按ctrl或shift进行多选——方法同Windows资源管理器。选择按鼠标左键往新文件中拖，就把选择的块添加到新文件中了。这样新文件中的对象就是会块。
