怎么计算多少个监控摄像头用多少兆的交换机?我来介绍下。

交换机的带宽选择是根据摄像头个数和码流值确定

从监控系统的组网结构来看，一个中大型的高清视频监控系统通常是三层组网架构：接入层、汇聚层、核心层。

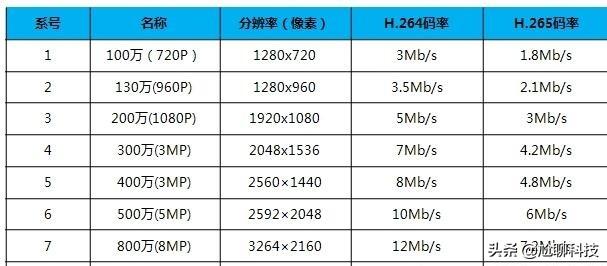

①接入层交换机:主要连接前端网络高清摄像机，通常交换机的实际带宽是理论值的70%左右，因此百兆的交换机可用带宽70M，100万像素的摄像头码流值在3M左右，因此70/3=23台，也就是一台百兆交换机理论上最大可以接23台100万摄像机，但是由于摄像机采用动态编码方式，摄像机码流峰值可能会超3M，因此一台8口百兆交换机，建议摄像机接入数量在6台左右。
②汇聚层交换机:汇聚层交换机是承上启下，性能要求比接入层高，如果接入层每台交换机接6台200万像素摄像机，码流值平均4M，那么5台交换机带宽就是4X6X5=120M，因此汇聚层应该选择带千兆上传口的二层交换机。
③核心层交换机:
是整个监控系统的核心，要考虑整个系统的带宽容量，通常选择全千兆口核心交换机；如果摄像机的数量较多，需按区域划分不同VLAN，同时要选择三层全千兆口核心交换机；如果是大型的监控系统，还需要选择三层万兆核心交换机。

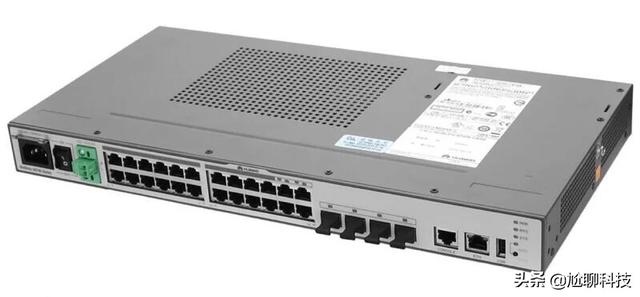

交换机选择的重要参数指标，背板带宽、包转发率

①背板宽度:如果一台交换机的背板带宽越高，那么它的处理数据的能力就越强，背板带宽计算方法：端口数*端口速度*2=背板带宽，如果交换机有24个千兆口，那么它的背板带宽=24*1000*2/1000=48Gbps。

②包转发率:是指路由器在某端口进行的数据包转发能力，包转发率的计算方法：满配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率， 注意:1个千兆端口在包长为64字节时的理论吞吐量是1.488Mpps，1个百兆端口在包长为64字节时的理论吞吐量是0.1488Mpps。

以上个人浅见，欢迎指正，有其他看法的可以在评论区留言一起交流，如果觉得有道理，请随手点赞关注吧，感谢！
