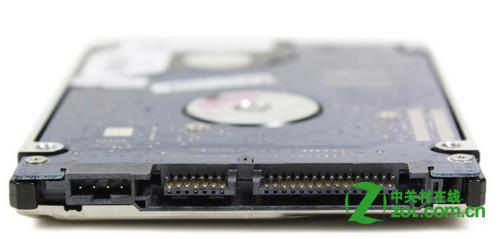

笔记本硬盘的接口类型图解

1.SATA 3.0是最为常见的固态硬盘接口

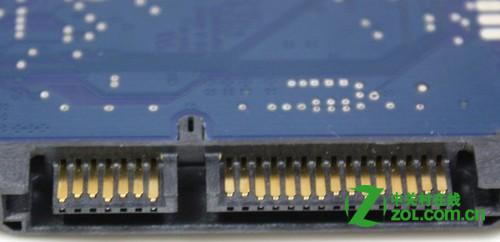

固态硬盘SATA接口类型图解(最常见）

这是SATA Revision 3.0（简称SATA3.0或SATA 6Gbps）它代表所使用的是SATA Revision 3.0标准，速度更快，相对SATA Revision 2.0。SATA是硬盘接口的标准规范，事实上，SATA 6Gbps接口是一个不太规范的说法，正确说法是SATA III（SATA3.0），接口速度是6Gbps。当然，大家都习惯这么说。这是市面上最常见的机械硬盘/固态硬盘接口，大多数人买的硬盘都是在用这种接口。

SATA 6Gbps（SATA3.0）最大优势就是非常成熟，能够发挥出主流SSD最大性能。需要注意的是，一些老电脑的主板，可能仅有SATA2.0，这类接口由于最大支持的速度有限，无法完全发挥出SSD的性能，因此一些老爷机或者比较老主板的电脑用户，一般不建议升级SSD，除非更换支持SATA3.0的主板。

扩展阅读：「SATA3和SATA2通用吗？sata2和sata3接口区别」

2、mSATA接口：

固态硬盘mSATA接口图解

该接口是SATA协会开发的新的mini-SATA(mSATA)接口控制器的产品规范。新的控制器可以让SATA技术整合在小尺寸的装置上。mSATA也提供了和SATA接口标准一样的速度和可靠性，提供小尺寸CE产品(如Notebooks/ Netbook)的系统开发商和制造商更高效能和符合经济效益的储存方案。该接口主要是用在注重小型化的笔记本上面，比如说商务本，超极本等等，台式机，主流笔记本依依旧是SATA3.0。

事实上，mSATA接口亦可以说是SSD小型化的必经过程。当然mSATA也存在SATA的一些缺陷，比如说现在仍然是SATA通道，速度还是6Gbps。

3、M.2接口：

固态硬盘M.2接口图解

M.2原名是NGFF接口，这是为超极本（Ultrabook）量身定做的新一代接口标准，主要用来取代mSATA接口。不管是从非常小巧的规格尺寸上讲，还是说从传输性能上讲，这种接口要比mSATA接口好很多。正是因为SATA的接口瓶颈越来越突出，现在很多主板厂商都开始在产品线上预留出M.2接口。

1、SATA固态硬盘普通接口，这种接口也就是和普通硬盘一样的接口，常用的固态硬盘都是这种STAT固态硬盘接口。目前STAT固态硬盘接口主要分为SATA1.0--3.0。一般现在市场上主流的固态硬盘接口就是SATA3.0产品的接口。

         SATA接口已经不再是新技术了，从2001年推出SATA  1.0到目前的SATA2.0和SATA3.0，已经让SATA成为目前机械硬盘的接口，当前也是主流固态硬盘的主要接口。就目前的使用率来 说，SATA2.0用户仍然最多，这主要受到PC接口的影响，不过目前市场上的SATA3.0产品，大多都可以向下兼容2.0。虽然现阶段SATA接口的 SSD以SATA 2.0为主流，SATA 3.0占比较低，但其每秒高达600MB的传输速率，注定将成为SSD未来接口趋势。

2、mSATA接口是迷你版本SATA接口，这种类型的固态硬盘尺寸小巧，单面厚度仅为4.85mm，不会占用太多笔记本内部空间。mSATA接口 的固态硬盘在速度上并不逊色，理论上mSATA将提供跟SATA接口一样的速度和可靠度。由于体积小巧等优势，已被越来越多的笔记本所使用。

    3、NGFF接口是Intel为超极本量身定做的新一代固态硬盘接口标准，其常规尺寸仅为42mm×22mm， 单面布置NAND  Flash颗粒的厚度为2.75mm，双面颗粒的厚度是3.85mm，对mSATA来说体积进一步减小，非常适合轻薄的超极本产品。速度方面，采用 PCI-Express  x2传输标准的NGFF接口的固态硬盘，最大读取速度可达到700MB/s，写入为550MB/s，4K随机读写IOPS分别可达到100K及90K，相 比mSATA来说，传输速度会更快。

NGFF固态硬盘通过改变长度来增加容量

与mSATA接口固态硬盘相比，NGFF标准的宽度、厚度都是相同的，只有长度不同，即可通过增加长度来增加容量，应用起来更加灵活。

 苹果新一代MacBook均配备特殊定制的PCLE SSD

苹果版PCLE SSD、NGFF SSD和mSATA SSD对比

除了上述常见的笔记本SSD外，目前还有一种采用特殊定制的苹果版PCLE SSD，这是由一种SATA-IO标准组织制定，并且与PCI-E总线相联，同时采用mSATA接口的特殊SSD，能达到接近800MB/秒的读写速度。

　　4、PCI-E接口固态硬盘

    PCIe 2.0的传输速率由PCIe 1.0的单向250MB/s提升到500MB/s，PCI  3.0可提升至750MB/s，这比SATA更令人兴奋。若以高阶显示适配器所采的×16规格来看，PCIe 2.0可达单向8GB/s、PCIe  3.0可达单向12GB/s的传输速率。非常适合专业人事使用。

　　这种PCI-E接口固态硬盘的接口要比SATA的接口要大，但是比SATA固态硬盘的带宽要大，在性能和容量上面得到了很大的提升。所以一般用户很少用这种接口，这种固态硬盘更多是用在服务器和大型工业方面。

5、外置接口设备：USB接口 　　usb接口是采用最新的usb3.0接口，可有效提升NAND Flash相关应用的传输速度，例如高速随身碟、记忆卡与SSD等，由于SSD未来亦可能有外接式需求，所以USB接口SSD仍是有其发展空间。

　　6.其它固态硬盘接口

　　以上那两种接口基本上都满足了工业和一般用户的需求，但是还有一些其他的接口其中包括LIF接口固态硬盘以及mSATA嵌入式接口固态硬盘，这 些固态硬盘的接口都应用于一些专门的领域。mSATA接口的固态硬盘(SSD)一般是指超小型的SSD模块，不同于传统2.5吋或1.8吋的SSD产品， 架构设计上类似于嵌入式系统的DOM型态。

固态硬盘（英文简称SSD）是一种采用固态电子存储芯片阵列而制成的硬盘，其接口规范和定义、功能及使用方法上与普通硬盘的完全相同，但读取速度更快，解决了新时代传统机械硬盘的性能瓶颈，已经成为新装机或者主流笔记本标配。今天，为大家科普一下固态硬盘接口知识，让广大电脑用户了解SSD固态硬盘接口类型，固态硬盘在接口等标准上，根据大小尺寸不同，接口种类也可以说非常繁多复杂，不过对于电脑用户来说，主要了解一些常见的主流SSD接口就足矣了。下面小编就给大家介绍时下比较流行的几款固态硬盘接口规格图解和特点。

在固态硬盘领域，目前能见到的不同接口主要就是SATA、mSATA、M.2、SATA Express、PCI-E及U.2等。

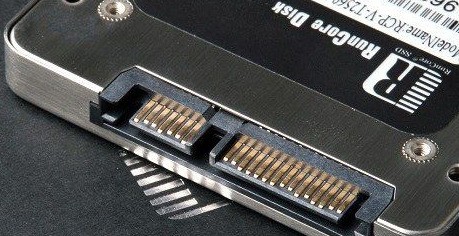

1.SATA 3.0是最为常见的固态硬盘接口

这是SATA Revision 3.0（简称SATA3.0或SATA 6Gbps）它代表所使用的是SATA Revision 3.0标准，速度更快，相对SATA Revision 2.0。SATA是硬盘接口的标准规范，事实上，SATA 6Gbps接口是一个不太规范的说法，正确说法是SATA III（SATA3.0），接口速度是6Gbps。当然，大家都习惯这么说。这是市面上最常见的机械硬盘/固态硬盘接口，大多数人买的硬盘都是在用这种接口。

SATA 6Gbps（SATA3.0）最大优势就是非常成熟，能够发挥出主流SSD最大性能。需要注意的是，一些老电脑的主板，可能仅有SATA2.0，这类接口由于最大支持的速度有限，无法完全发挥出SSD的性能，因此一些老爷机或者比较老主板的电脑用户，一般不建议升级SSD，除非更换支持SATA3.0的主板。

2、mSATA接口：

该接口是SATA协会开发的新的mini-SATA(mSATA)接口控制器的产品规范。新的控制器可以让SATA技术整合在小尺寸的装置上。mSATA也提供了和SATA接口标准一样的速度和可靠性，提供小尺寸CE产品(如Notebooks/ Netbook)的系统开发商和制造商更高效能和符合经济效益的储存方案。该接口主要是用在注重小型化的笔记本上面，比如说商务本，超极本等等，台式机，主流笔记本依依旧是SATA3.0。

事实上，mSATA接口亦可以说是SSD小型化的必经过程。当然mSATA也存在SATA的一些缺陷，比如说现在仍然是SATA通道，速度还是6Gbps。

3、M.2接口：

M.2原名是NGFF接口，这是为超极本（Ultrabook）量身定做的新一代接口标准，主要用来取代mSATA接口。不管是从非常小巧的规格尺寸上讲，还是说从传输性能上讲，这种接口要比mSATA接口好很多。正是因为SATA的接口瓶颈越来越突出，现在很多主板厂商都开始在产品线上预留出M.2接口。

M.2接口能够同时支持PCI-E通道以及SATA，其中前者在提高速度方面更轻松一些。最开始该接口所采用的是PCI-E 2.0 x2通道，理论带宽10Gbps，可以说它也突破了SATA接口理论传输瓶颈。如今的M.2接口全面转向PCI-E 3.0 x4通道，理论带宽达到了32Gbps，相比以往水准提升了很多，这也让SSD性能潜力大幅提升。另外，该接口固态硬盘还支持NVMe标准，和现在的AHCI比较起来，通过新的NVMe标准接入的SSD，在性能提升方面非常明显。

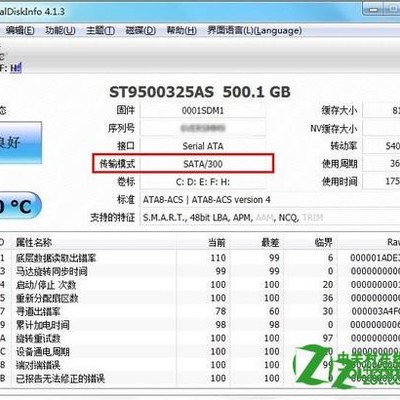

其实楼主想要查看硬盘接口其实非常简单，尤其是IDE接口和SATA接口有很大的区别，对于台式电脑，我们可以直接打开电脑主机，查看硬盘接口，就知道硬盘类型了。如果是笔记本，不方便拆机看硬盘接口的话，还可以借助CrystalDiskInfo硬盘检测工具查看硬盘接口类型。另外关于怎么看硬盘接口是SATA2.0还是SATA3.0，这个大家也可以借助CrystalDiskInfo工具查看，在传输模式一栏，我们可以看到有SATA/300字样，说明其传输速度是300M/s，属于SATA2.0接口硬盘。如果传输模式显示是SATA/300，那么说明硬盘是SATA3.0接口。

楼上已经说得很全面了，下面我来再介绍一下，通常来说，电脑硬盘主要有IDE以及SATA两种接口类型，其中以前的旧电脑一般都是IDE硬盘接口，该接口由于传输速度慢，如今早已被淘汰，现在的新电脑都是SATA硬盘接口，不过在一些老爷机上还可以看到IDE接口。由于接口的限制，对于这种老电脑，如今已经没有必要升级硬盘了。

　　目前硬盘接口均采用SATA接口，SATA接口有分为SATA2.0以及SATA3.0，其中SATA2.0最大传输速度为300M/s，而SATA3.0最大传输速率为600M/s。如今固态硬盘均采用的是SATA3.0接口，而普通的机械硬盘很多也开始全面采用SATA3.0接口，只要部分容量较小，价格比较低的机械硬盘还是用的SATA2.0接口。
